Замена диска сцепления ВАЗ, как заменить сцепление ВАЗ 2107 своими руками

Предназначение системы сцепления в автомобиле – мягко, без резких рывков снимать нагрузку с двигателя, обеспечивая при этом плавный старт транспортного средства. Это позволяет в разы уменьшить износ деталей и продлить срок их работы. Каких-то конкретных сроков для замены этого агрегата нет, так как все зависит от условий работы авто и манеры вождения владельца. Рекомендуется проводить диагностику сцепления через каждые 80 000-100 000 км.

Сцепление ВАЗ, устройство и принцип действия

На автомобили марки ВАЗ 2107 устанавливается сухое однодисковое. Сцепление постоянно замкнуто. Агрегат соединяет коленвал двигателя и первичный вал коробки передач автомобиля. С его помощью осуществляется разрыв крутящего момента, который поступает от двигателя на КПП. Благодаря своей конструкции, сцепление обеспечивает плавное включение передач за счет проскальзывания рабочих дисков.

На ВАЗ 2107 сцепление устанавливают на маховике. Само сцепление закрыто специальным защитным алюминиевым картером. Картер крепится в четырех точках болтами к блоку цилиндров. На первичном вале коробки передач, на шлицах свободно устанавливается ступица. К ступице крепится ведомый диск, имеющий специальные прорези, которые делят его на 12 ровных частей. С двух сторон на ведомый диск крепятся фрикционные накладки.

От диска к ступице усилие передает гаситель крутильных колебаний, или демпфер. Корзина сцепления крепится к маховику в шести точках болтами. Сама корзина состоит из кожуха, диска и нажимной диафрагменной пружины. Нажимной дик крепится на кожухе свободно. Ведомый диск сцепления, под давлением диафрагменной пружины плотно фиксируется между маховиком и нажимным диском.

Включение/выключение сцепления на авто марки ВАЗ 2107 осуществляется из салона подвесной педалью с гидравлическим приводом. Педаль находится на одной оси с педалью тормоза, которая крепится на перегородке отделяющей салон от двигателя. На верхнюю часть педали прикреплена специальная пружина, которая облегчает выключение сцепления. Кроме этого, к педали на шарнире крепится толкатель. Ход педали жестко ограничен – с одной стороны – регулировочным винтом, с другой – ходом самого поршня в цилиндре привода сцепления.

Главный цилиндр сцепления закреплен двумя гайками к узлу педалей авто (находится в моторном отсеке). Цилиндр соединяется шлангом с бачком гидравлики. Сам бачок находится на перегородке между салоном и отсеком двигателя, с левой стороны. Бачки делают из специальной полупрозрачной пластмассы, что позволяет контролировать уровень жидкости в системе. Крышка бачка снабжена плотным гофрированным успокоителем жидкости.

В главный цилиндр сцепления жидкость подается через штуцер трубопровода, который подводит ее к рабочему цилиндру. Второй конец трубопровода соединяется с наконечником шланга привода жидкости. Наконечник крепится в кронштейне кузова.

Рабочий цилиндр крепится в двух точках на болты к картеру сцепления. Роль толкателя вилки сцепления выполняет шток цилиндра. Вилка крепится на шаровой опоре, которая размещается в картере сцепления. Один ее конец упирается в гайку толкателя, другой, с фигурной пружиной, плотно прижат к муфте выжимного подшипника, которая крепится к втулке крышки КПП.

Когда двигатель работает, обе части сцепления работают как одно целое. Крутящий момент идет от коленвала на первичный вал КПП. При нажатии педали сцепления, усилие с помощью гидравлического привода передается на вилку, которая проворачивается на шаровой опоре. Вилка двигает выжимной подшипник по втулке. В свою очередь, подшипник давит на пружину корзины сцепления. Пружина, находящаяся на опорных кольцах, сжимается и отводит нажимной диск в сторону от ведомого. Таким образом, первичный вал КПП отключается от коленвала, и подача крутящего момента прерывается. После того как педаль сцепления возвращается в исходное положение, все детали с помощью пружины возвращаются на исходную, и крутящий момент восстанавливается.

Причины потери работоспособности сцепления

Самые распространенные причины выхода из строя сцепления:

• Выработка и замасливание, а также повреждение и выработка фрикционных накладок.
• Отсутствие зазоров , а также чересчур большие зазоры в системе выключения сцепления.
• Воздух в гидравлике.
• Течь в гидроприводе и главном цилиндре.
• Повреждение и деформация дисков.
• Слабые заклепки.
• Заедают шлицы в ступице ведомого диска, а также механизма привода сцепления вследствие износа.
• Выработка подшипников.
• Вышедшая из строя пружина гасителя колебаний.
• Неисправная вилка или пружина вилки.
• Изношенные уплотнительные кольца, и, как следствие, нарушенная герметичность.

Читать статью  Что будет, если на автомобиле сгорело сцепление?

Для устранения всех вышеперечисленных неприятностей можно заменить отдельные детали, но надежнее будет поменять всю систему целиком.

Признаки поломки сцепления

Момент, когда сцепление нуждается в ремонте, определить довольно просто по следующим признакам:

• Посторонний шум, щелчки, скрежет при переключении скоростей.
• Сцепление «буксует, особенно это заметно при нагрузке.
• Полностью не отключается, «ведет».
• Сцепление дребезжит.
• Автомобиль дергается при старте.

На что следует обратить внимание для уточнения диагноза поломки сцепления

При наборе скорости или торможении автомобиля для переключения шестерней в КПП коленчатый вал постоянно отключается и подключается к силовой передаче. Данная операция производится очень часто и интенсивно, так что со временем признаки неисправности сцепления становятся все более явными. Все неисправности сцепления делятся на два общих вида: неполное включение сцепления (ведет) и неполное выключение сцепления (буксует).

Любой опытный автовладелец знает, как проверить сцепление на полное выключение. Для этого двигатель запускают на малых оборотах, полностью выжимают педаль сцепления и включают первую передачу. Если она включилась легко, значит сцепление полностью отключило привод – все в порядке.

Когда в движении вы слышите запах гари, на крутом подъеме авто резко теряет скорость, да и вообще, плохо ускоряется – «пробуксовка» сцепления налицо. То есть, сцепление до конца не выключается – оба диска смыкаются недостаточно плотно.

Очень простой и одновременно очень надежный способ самостоятельно диагностировать неполадки сцепления:

Для начала прогревают двигатель для того чтобы холодное густое масло не создавало дополнительного сопротивления. Далее авто ставят на «ручник». Делать это нужно на ровной поверхности, без крутых уклонов. После этого двигатель разгоняют до 1500-1700 оборотов, выжимают педаль сцепления, включают первую передачу, после чего плавно отпускают педаль.

В результате двигатель должен заглохнуть. Двигатель не заглох, или двигатель заглох через некоторое время – сцепление однозначно требует ремонта или замены.

Замена диска сцепления ВАЗ 2107

Сначала необходимо сделать правильный выбор рабочего места. Это может быть эстакада, подъемник или смотровая яма. Если нет возможности использовать эти рабочие места, автомобиль можно поднять на домкрате, чтобы появился доступ к сцеплению снизу. При этом не стоит забывать о технике безопасности – колеса необходимо надежно зафиксировать и поставить авто на ручной тормоз, чтобы в процессе работы машина не покатилась.

инструменты, приспособления, расходные материалы

Перед началом ремонтных работ необходимо приготовить следующие инструменты и материалы:

• Комплект ключей.
• Отвертки – плоская и фигурная.
• Плоскогубцы.
• Чистые ветоши.
• Домкрат.
• Ремкомплект или новое сцепление в сборе.

При покупке нового ремкомплекта не стоит экономить – покупайте оригинальные запчасти, лучше в комплекте.

последовательность проведения ремонтных работ, советы профи

Следует отметить что под заменой сцепления подразумевается изношенная и вышедшая из строя корзина сцепления, диск, а также выжимной подшипник. Одновременно или в отдельно взятом случае могут выйти из строя главный и рабочий цилиндры, вилка, или же шланг сцепления. После замены сцепления или его отдельных деталей, скорее всего, потребуется регулировка сцепления.

Если предстоит замена корзины или диска сцепления, придется частично демонтировать коробку передач. Коробка при этом остается на своем месте, ее только сдвигают немного в сторону. В отдельных случаях (для удобства, осмотра и замены картера сцепления, сальника первичного вала, и.т.д.) коробку все-таки придется снимать полностью.

Для того чтобы снять неисправное сцепление, необходимо выполнить следующие подготовительные работы:

• Демонтировать стартер.
• Отсоединить рычаг переключения от коробки передач.
• Отсоединить карданный вал.

• Отсоединить рабочий цилиндр сцепления, а также гибкий вал спидометра от коробки передач.
• Снять клеммы или фишки с датчика, который включает освещение при включении задней передачи.
• Отсоединить выхлопную систему от коробки передач.

• Открутить болты, которыми коробка передач крепится к двигателю.
• Отсоединить заднюю подушку (траверзу), через которую КПП крепится к кузову.

После проведения вышеперечисленных манипуляций коробку передач аккуратно отводят в сторону на расстояние, достаточное для того чтобы первичный вал отсоединился от корзины, и аккуратно опереть ее на приемную трубу выхлопа автомобиля.

Чтобы снять коробку передач полностью, перед тем как откручивать болты, которыми КПП крепится к двигателю, отсоединяют от выпускного коллектора двигателя приемную трубу (штаны).

Читать статью  Как ездить на механике

После того, как открывается доступ к корзине сцепления ВАЗ 2107, ее можно заменить или отремонтировать. Для этого откручиваем болты, которыми корзина прикреплена к маховику и демонтируем сцепление.

В процессе выполнения работ обязательно обращаем внимание на следующие моменты:

• При демонтаже стартера отсоединять от него провода не обязательно, нужно только снять клеммы с аккумулятора.
• Перед тем, как отсоединять кардан, на нем ставят метки относительно положения вилки шарнира относительно фланца шестерни главной передачи автомобиля.
• Демонтируя гибкий привод спидометра, его нельзя слишком сильно изгибать.
• Если корзину после ремонта предстоит установить обратно, перед ее демонтажем с помощью краски, мела, зубильца или кернера намечают положение агрегата относительно маховика. Это нужно для того чтобы установить корзину в то же положение.
• Для того чтобы кожух сцепления при демонтаже не деформировался, боты крепления необходимо откручивать равномерно, на 1-2 оборота.
• Если при откручивании болтов, которыми крепится корзина сцепления, начинает прокручиваться маховик, для его фиксации можно использовать монтировку в качестве рычага.

• При сборке сцепления очень важно без ошибок установить диск. Большой выступ диска должен быть обращен к корзине.
Как понятно из всего вышесказанного, замена сцепления «семерки» – задача не слишком сложная и вполне осуществима своими силами. Более наглядно ознакомиться с процессом замены сцепления ВАЗ седьмой модели можно из видео:

ПОХОЖИЕ МАТЕРИАЛЫ

  • Печка 2110, плохо греет печка 2110, система отопления ваз 2110, ремонт системы отопления ВАЗ 2110 своими руками
  • ВАЗ 2114 печка дует холодным воздухом, печка 2114, плохо греет печка ваз 2114, устройство и ремонт отопления ВАЗ 2114 своими руками, снятие печки ваз 2114
  • Как поддомкратить машину. Как правильно ставить домкрат. Виды домкратов для автомобилей.
  • Блок предохранителей ВАЗ 2109, блок предохранителей ваз 2109 карбюратор, блок предохранителей ваз 2109 инжектор, старый блок предохранителей ваз 2109, схема блока предохранителей ВАЗ 2109, замена блока предохранителей ВАЗ 2109
  • Катализатора выхлопных газов автомобиля, неисправный катализатор, плюсы и минусы катализатора, как поменять катализатор на пламегаситель
  • Печка дует холодным воздухом ВАЗ 2114, плохо дует печка ваз 2114, почему плохо дует печка ваз 2114
  • Как узнать владельца авто по номеру его машины, проверить авто по номеру машины ГИБДД, проверка авто по гос номеру машины бесплатно
  • Как выбрать подержанные шины, полезные советы
  • Зима автомобиль дорога, давление в шинах легкового автомобиля зимой, хороший аккумулятор для автомобиля зимой, прогревать ли автомобиль зимой
  • Зимой плохо заводится машина. Как правильно заводить машину зимой, нужно ли прогревать машину зимой, полезные советы
  • Экономичные машины по расходу топлива, самая экономичная машина по расходу топлива
  • Марки шин для легковых автомобилей, расшифровка маркировки шин автомобилей, остаточный протектор шин легкового автомобиля, как подобрать шины по марке автомобиля, рисунок протектора шины автомобиля
  • Работа механической коробки передач, работа сцепления механической коробки передач, вождение с механической коробкой передач, полезные советы
  • Задняя балка пежо 206 седан, устройство задней балки пежо 206. Задняя балка Пежо 206 неисправность, ремонт задней балки пежо 206
  • Дизельное топливо зимой, присадка для дизельного топлива зимой, как выбрать лучшее дизельное топливо
  • Дизель зимой не заводится. Как завести дизель зимой, прогрев дизеля зимой.
  • Японские шины Бриджстоун, зимние шипованные шины бриджстоун, шины Бриджстоун марки
  • Маркировка шин расшифровка для легковых автомобилей, маркировка колесных дисков, как правильно подобрать шины по дискам
  • Дизельный двигатель зимой, запуск дизельного двигателя зимой, какое масло заливать в дизельный двигатель зимой, полезные советы
  • Светодиодная подсветка автомобиля, подсветка днища автомобиля, подсветка ног в автомобиле, подсветка в двери автомобиля, подсветка автомобиля штраф
  • Восстановленные шины, шина наварка, восстановленный протектор шин, можно ли их использовать
  • Выбираем зимние шины, что представляет из себя зимняя резина, какое давление в зимних шинах должно быть, маркировка зимних шин, как правильно выбрать зимние шины, лучшие зимние шины 2019
  • Рулевая рейка автомобиля, стук рулевой рейки, причины стука и ремонт рулевой рейки своими руками
  • Бескамерные шины автомобиля, набор для ремонта бескамерных шин, ремонт бескамерной шины своими руками
  • Шины российского производства, российские шины зимние, российские всесезонные шины, воронежские шины Amtel, шины “Матадор Омск шина”, Кама-шины-это шины мирового уровня
  • Как открыть автомобиль без ключа. Потерял ключ от автомобиля что делать, ключ от автомобиля внутри машины
  • Тихие шины, тихие зимние шины, тихие шипованные шины, какие шины выбрать, обзор шин
  • Шины и безопасность, безопасность движения шины, почему необходимо постоянно следить за автомобильными шинами
  • Правила безопасного вождения автомобиля в дождь и слякоть, безопасное вождение автомобиля для начинающих
  • Преобразователь ржавчины какой лучше для авто, преобразователи ржавчины выбрать, как пользоваться преобразователем ржавчины, советы профессионалов
  • Полировка кузова автомобиля своими руками, как выбрать полировальную пасту, полезные советы
  • Долговечность двигателя, срок службы двигателя, как продлить срок службы двигателя
  • Стук в автомобиле. Стук при движении автомобиля. Что может стучать в автомобиле. Как определить причину стука.
  • ABS автомобиля, что такое abs автомобиля, неисправности системы ABS, диагностика ABS
  • Обгон автомобиля, когда можно начинать обгон автомобиля, правила обгона ПДД
  • Не работает бензонасос ваз 2110, схема бензонасоса ваз 2110, устройство бензонасоса ваза 2110, ремонт бензонасоса ваз 2110,
  • Автомобильные антенны для радио, устройство автомобильной антенны, автомобильная антенна своими руками
  • Передняя подвеска Калина, устройство передней подвески калина, стук в передней подвеске калина, ремонт передней подвески Калина
  • Амортизатор масляный, лучшие масляные амортизаторы, прокачка масляных амортизаторов, как правильно прокачать масляный амортизатор
  • Неисправности сцепления, буксует сцепление, причины неисправности сцепления, как устранить
Читать статью  Как научиться пользоваться сцеплением на автомобиле в разных условиях

Как поменять сцепление на ВАЗ 2107? Подробная инструкция и полезные советы

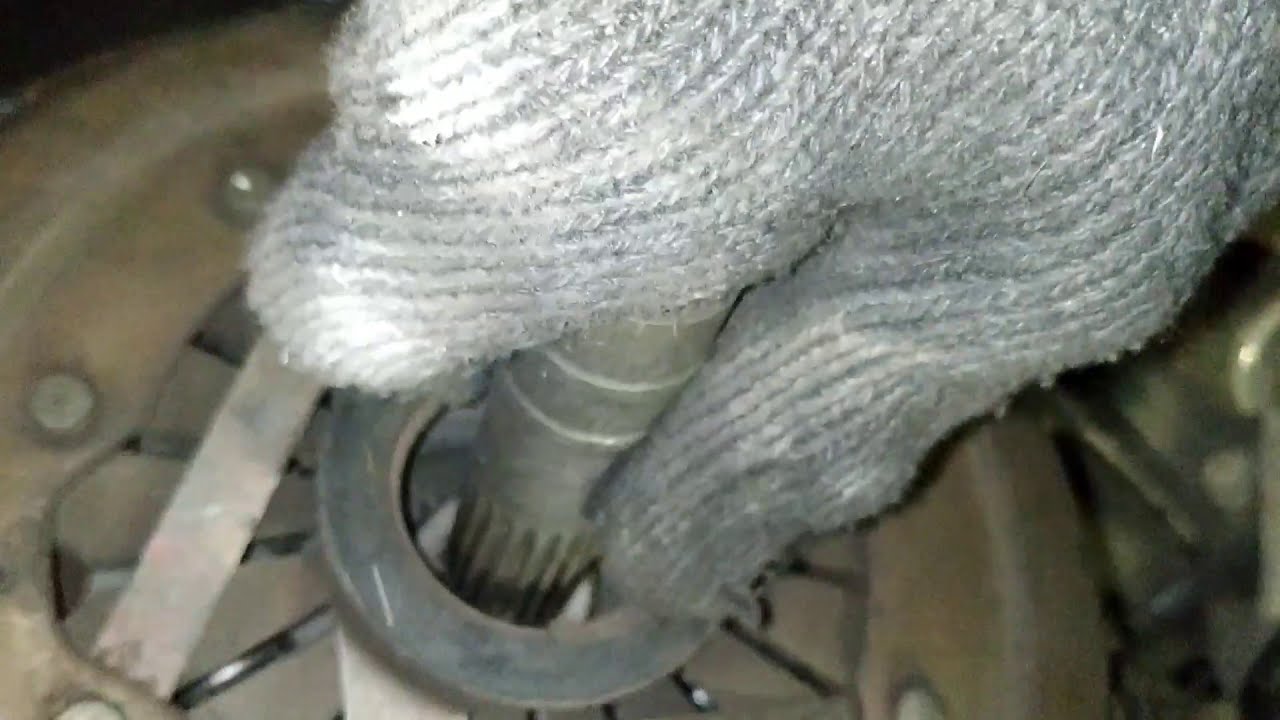

Как поменять сцепление на ВАЗ 2107: подробная инструкция и советы

Привет! Сегодня я хочу рассказать вам о том, как поменять сцепление на ВАЗ 2107. Сцепление — важный элемент автомобиля, который отвечает за передачу крутящего момента с двигателя на коробку передач. Если вы заметили, что сцепление начало скрипеть, проскальзывать или необходимо заменить, следуйте моему пошаговому руководству, чтобы выполнить эту задачу без проблем.

Подготовка и инструменты

Перед тем как начать, убедитесь, что у вас есть все необходимые инструменты:

  • Гаечные ключи
  • Гайковерт
  • Специальный ключ для откручивания центрального болта сцепления
  • Упаковка нового сцепления

Также будет полезно иметь под рукой руководство по ремонту ВАЗ 2107, чтобы иметь доступ к необходимым спецификациям и инструкциям.

Шаг 1: Подготовка автомобиля

Перед тем как приступить к замене сцепления, подготовьте автомобиль:

  1. Поднимите переднюю часть автомобиля с помощью гидравлического домкрата и зафиксируйте его на подставках для безопасности.
  2. Отключите отрицательный клемму аккумуляторной батареи, чтобы избежать короткого замыкания.
  3. Снимите защитную кожуху двигателя и коробки передач.
  4. Снимите приводные валы, открутив гайки и вытащив валы из коробки передач.

Шаг 2: Снятие старого сцепления

Теперь давайте перейдем к снятию старого сцепления:

  1. Отверните болты, крепящие диск сцепления к маховику, с помощью гаечного ключа или гайковерта. Будьте осторожны, чтобы не потерять болты.
  2. С помощью специального ключа открутите центральный болт сцепления и снимите его от маховика.
  3. Снимите сцепление и диск сцепления, аккуратно извлекая их из маховика.

Шаг 3: Установка нового сцепления

Теперь самое время установить новое сцепление:

  1. Установите новый диск сцепления на место, выравнивая его со старыми отметками на маховике.
  2. Закрепите диск сцепления с помощью болтов, затянув их гайковертом по определенной последовательности.
  3. Установите новое сцепление на маховик, сделав это аккуратно, чтобы избежать повреждений.
  4. Закрепите сцепление центральным болтом, затянув его с помощью специального ключа.

Поздравляю, вы успешно заменили сцепление на ВАЗ 2107! Останется только собрать все обратно, следуя инструкциям в обратном порядке, и ваш автомобиль будет готов к использованию.

Надеюсь, данное руководство было полезным для вас. Если у вас возникли какие-либо вопросы или затруднения, лучше обратиться к профессиональному механику, чтобы избежать ошибок в установке сцепления. Удачи вам!

Часто задаваемые вопросы

1. Как поменять сцепление на ВАЗ 2107?

Для замены сцепления на ВАЗ 2107 вам потребуется следовать следующим шагам:

1. Приподнимите переднюю часть автомобиля и установите его на подставки.

2. Отсоедините аккумуляторный кабель от клеммы «минус».

3. Снимите картер сцепления, открутив болты, которыми он прикреплен к маховику.

4. Отсоедините кабель сцепления от выжимного подшипника. Для этого необходимо открыть капот и найти соответствующий кабель.

5. Снимите коробку передач, сняв болты, которые ее крепят к двигателю. Будьте осторожны при снятии, чтобы не повредить другие элементы автомобиля.

6. Приступите к замене сцепления, аккуратно вынув старые диски и установив новые.

7. После замены сцепления соберите автомобиль в обратной последовательности.

2. Что необходимо учесть при замене сцепления на ВАЗ 2107?

При замене сцепления на ВАЗ 2107 есть несколько важных моментов, которые стоит учесть:

— Убедитесь, что вы используете качественные запчасти и инструменты. Это гарантирует долговечность и надежность вашего автомобиля после замены.

— При работе с автомобилем на подставках, убедитесь, что он устойчиво зафиксирован и не может провалиться. Безопасность всегда должна быть на первом месте.

— При снятии и установке коробки передач будьте осторожны и аккуратны, чтобы не повредить другие компоненты автомобиля.

3. Как часто рекомендуется менять сцепление на ВАЗ 2107?

Рекомендуется менять сцепление на ВАЗ 2107 примерно каждые 60 000 — 80 000 километров пробега. Однако это может варьироваться в зависимости от условий эксплуатации автомобиля и качества дорог. Следите за состоянием сцепления и заменяйте его при необходимости.
