Как перекрыть подачу газа в гбо

Не переходит с бензина на газ после полной заправки баллона

После установки газобаллонного оборудования 4 поколения, может возникнуть такая проблема, что после заезда на АЗС и заправки газового баллона до отсечки, ГБО не переходит на газ, и кнопка при этом пищит и моргает как будто газа нету.

Почему после заправки полного баллона, машина не переходит с бензина на газ?

Причин могут быть две:
Первая: выход из строя датчика давления газа и разряжения во впускном коллекторе.

Вышел из строя датчик давления и разряжения в коллекторе (мап сенсор)

Пример неисправного клапана подачи газа

В 90% случаях возникает именно вторая проблема. Страдают в основном мультиклапана фирмы Atiker и Torelli

Как решить данную проблему?
Необходимо заменить имеющийся сердечник электромагнитного клапана вместе с катушкой, на сердечник в сборе с катушкой фирмы Tomasetto. Данная фирма хорошо себя позиционирует в качестве сборки мультиклапанов и комплектующим к ним.
Для замены необходимо:
Первое: Перекрыть механический вентиль подачи газа на редуктор.
Второе: Снять катушку и выкрутить сам сердечник с помощью головки или накидного ключа на 17.

Как заменить сердечник мультиклапана на баллоне

Новая катушка и клапан tomasetto

Установка нового клапана с катушкой на баллон гбо

Как почистить клапан ГБО

Бывает так, что клинит не только сердечник на мультиклапане, но и на самом редукторе. Принцип чистки у всех одинаковый, поэтому советуем ознакомится с инструкцией по снятии и чистке сердечника, на примере редуктора Tomasetto Alaska. Также данный метод подходит и для Lovato, Torelli, BRC, Landi Renzo, Prins и другие.

Видео

Смотреть видео: После заправки ГБО не переходит на газ

Заправка авто газом

Процедура заправки автомобилей газом вызывала недоверие водителей еще несколько лет назад: все слышали о взрывах баллонов из-за игнорирования техники безопасности при работе со сжиженным топливом на АЗС и несовершенств оборудования. Наибольший процент аварийных ситуаций приходился на автомобилистов, которым хотелось схитрить. Например, изменить конструкцию мультиклапана из соображений увеличения вместимости, чтобы при заправке ГБО в баллон помещалось больше горючего, или раскачать автомобиль в процессе залива топлива с той же целью. Почему мультиклапан нужно правильно выбрать и не нужно вторгаться в его устройство самому? Как пополнять бак сжиженным горючим грамотно и безопасно? Все важное о заправке газом — в этой статье.

Выносное заправочное устройство

Что такое мультиклапан или отсекатель?

Мультаклапанами называются приспособления, с помощью которого жидкий газ попадает в ГБО. Отвечают эти устройства за подачу топлива из баллона в узлы и агрегаты, находящиеся под капотом автомобиля, а также за защиту от чрезмерно высокого давления внутри емкости. По показаниям поплавка на циферблате мультиклапана можно судить об остаточном количестве газа.

клапан отсекатель с электромагнитным клапаном

В конструкции устройств А-класса предусмотрен клапан избыточного давления, приборы класса В такого клапана не имеют, ввиду чего могут быть куплены только к баллонам вместимостью менее 50 л. Класс А предпочтителен в любом случае.
Для баллонов в форме цилиндра подходят одни мультиклапаны (маркировка Cil), для тороидальных баллонов — другие (маркировка Tor).

баллон тороидальный (таблетка)

сколько заправляют газа в баллон

Заправка авто газом будет безопасной только в том случае, если настройки мультиклапана правильны и позволяют ему выполнять все перечисленные функции! Установку приспособления также следует доверять специалистам. Заправка ГБО до полного состояния при отсутствии 15-20% свободного от газа пространства способна привести к непредсказуемым последствиям. Поэтому мультиклапан должен быть грамотно подобранным к баллону и находящимся в исправном состоянии.

Как заправлять газовые баллоны правильно?

Первая заправка, после установки ГБО, как и последующие процедуры пополнения емкости сжиженным топливом, должна выполняться по такому принципу:
1. Автомобиль подъезжает к колонке, и мотор глушится. ГБО осматривается с целью исключения неисправностей.
2. Присоединяется переходник для заправки ГБО на авто, если таковой необходим, и пистолет вставляется в заправочное отверстие.
3. После включения подачи начинается заправка сжиженной пропан-бутановой смесью. Испарения от нагревающейся смеси займут 15-20% объема баллона, и это пространство всегда должно быть свободным после заправки. Поэтому трясти автомобиль, чтобы попытаться вместить в баллон больше газа, запрещается: переполненный бак может взорваться во время движения.
4. Подача топлива останавливается, когда бак заполняется на 4/5.
5. Пистолет вынимается из ВЗУ, и переходник для заправки газа на авто убирается, если он был установлен.
Заправка машины газом будет быстрой и безопасной, если в точности следовать этой инструкции.

Как заправлять газовые баллоны? Меры безопасности

Заправка ГБО в домашних условиях бытовым газом имеет ряд плюсов, среди которых удобство — для заполнения баллона не приходится ехать на АЗС — и выгода (стоимость газа на заправках сегодня достаточно высока, а закачка природного газа позволяет сэкономить на топливе). Однако пытаться самостоятельно закачивать пропан-бутановую смесь не рекомендуется: это грубое нарушение техники безопасности.
Но и недостатки у домашней заправки есть:
• придется искать и покупать компрессор;
• метановых АЗС пока немного: не исключено, что заправлять баллон этим топливом придется только дома;
• самостоятельная заправка ГБО возможна при среднем давлении в магистрали, составляющем от 3 до 11 атм.

В процессе заполнения баллона пропан-бутаном на АЗС строго воспрещается:

• пользоваться спичками, зажигалками, а также курить;
• пытаться ремонтировать автомобиль;
• переключаться с бензина на газ или обратно;
• постукивать металлическими предметами по ГБО.
Перед переключением с бензина на газовое топливо рекомендуется прогревать мотор, потому что газовый редуктор для начала работы должен нагреться от него хотя бы до 40*С.

Использовать исправный переходник для заправки ГБО, заказать установку такого оборудования в автомобиль сертифицированным мастерам, своевременно проводить проверку работы мультиклапана, не пытаться закачать больше топлива, чем вмещает баллон, вовремя проходить ТО и соблюдать внимательность, пока газ перекачивается в емкость. Это все, что нужно для безопасного пополнения бака и спокойной езды на сжиженном горючем.

Заправляться газом очень просто, главное не нарушать технику безопасности. Рекомендуем посмотреть видео где девушку учат впервые заправлять газом машину самостоятельно.

В настоящее время самым популярным для автомобилей считается ГБО четвертого поколения. Этот вариант подходит для различных инжекторных автомобилей. Газовая смесь подается отдельно на каждый цилиндр ДВС, управление осуществляется каждой форсункой.

Такое оборудование позволяет создать универсальное (комбинированное) питание. То есть двигатель может работать на газе или на бензине. Сегодня мы рассмотрим вопрос о том, как произвести запуск двигателя на газе. Речь пойдет о системах ГБО 4 поколения.

Аварийный запуск автомобиля на газу (ГБО 4 поколения)

Аварийный запуск авто на газу: с ГБО 4 поколения, инструкция

Переключение режимов питания осуществляется автоматически при достижении определенных условий. Например при температуре 40°С авто переключается с бензина на газ. Но можно переключить топливо и вручную, прямо из салона машины.

Миниатюрная панель, установленная около рулевой колонки, снабжена светодиодным указателем, показывающим уровень газа, а также кнопкой перевода топлива.

Опытные автомобилисты хорошо знают, что если кончился бензин или отказал топливный насос, не стоит паниковать. Система ГБО 4 поколения позволяет воспользоваться аварийным запуском мотора, включив сразу подачу газа. Но для этого, необходимо предварительно ознакомиться с правилами, как завести машину на газу. Существует несколько способов такого старта.

Зачем инженеры снабдили ГБО такой функцией

Чтобы топливовоздушная смесь была готова к работе, ее необходимо предварительно приготовить. Требуется повысить температуру жидкого пропан-бутана. Это возможно только после нагревания стенок редуктора. Смесь перейдет в парообразное состояние, после чего она направится к форсункам.

В четвертом поколении ГБО технологами и инженерами создан автоматический переход с одного топлива на другое. Это происходит после нагревания охлаждающей жидкости до определенной температуры. Значение температуры, при которой происходит переход, задается в настройках ЭБУ.

Произвести запуск двигателя на газе принудительно можно в форс-мажорных обстоятельствах, когда неожиданно вышла из строя система бензиновой подачи топлива. Или попросту закончился бензин, что случается не редко.

Помните! Запуск авто на газу — это аварийная функция системы ГБО 4 поколения. Такая функция не предназначена для ежедневного использования, даже в целях экономии бензина.

Чтобы произвести запуск двигателя на газе, производителями ГБО 4 поколения заложена технология использования нескольких попыток. По истечению этих попыток система заблокирует возможность пуска на газу.

Безусловно, у каждого водителя имеется возможность самостоятельно деактивировать эту функцию, или самому установить определенное количество пусков. Для этого понадобится специальная компьютерная программа, особый диагностический шнур.

Аварийный запуск авто на газу: с ГБО 4 поколения, инструкция

Важно! Постоянное использование аварийного старта влияет на работу мембраны редуктора. Она быстро потеряет свои свойства и перестанет правильно функционировать. В дальнейшем ее придется менять, а это потребует дополнительных финансовых расходов.

В статье о ГБО 2 поколения мы также упоминали про необходимость замены мембраны в случае запуска авто на газу. Но большинство автовладельцев использует ГБО 2 поколения именно из-за возможности вообще не использовать бензин.

При таком варианте ремонт редуктора раз в пол года обойдется дешевле, нежели потраченный на прогрев бензин. Такой подход полностью оправдан экономически. И не несет в себе никаких рисков. Разумеется, при своевременном ремонте редуктора. Но в ГБО 4 поколения мы бы не рекомендовали использовать данный метод на постоянной основе.

Как работает аварийный режим

Методика экстренного запуска в различных системах ГБО приблизительно одинакова. Отличие состоит только в последовательности операций. Завести двигатель на газе без бензина можно, независимо от модели оборудования. Принцип работы практически везде одинаков.

Stag 300

Эта система устанавливалась на автомобили 10-15 лет назад. Чтобы завести автомобиль без бензина, нужно:

  1. Не включая зажигание, нажать на кнопку.
  2. Держать ее пока не начнет стабильно гореть зеленый светодиод.
  3. Затем можно смело запускать двигатель.
  4. Автомобиль сразу начнет работу на газу.

Диджитроник Maxi 2, Стаг 200 GoFast

Сначала включается зажигание, нажимается переключатель, кнопка удерживается несколько секунд. Когда моргание зеленого светодиода прекратится, установится его постоянный режим, можно запускать мотор.

Справка! После запуска силового агрегата, перевод на бензин станет невозможен. Эта операция может произойти только после выключения двигателя и его повторного старта. Звук зуммера будет постоянно напоминать, что топливная система нуждается в ремонте. Постоянное пищание кнопки это нормально при старте в аварийном режиме.

В случае старта в аварийном режиме не из-за выхода из строя бензонасоса, перед стартом мотора, нужно удалить предохранитель насоса. Игнорирование этого правила, приведет к его быстро сгоранию.

Стаг Q

Все действия повторяются, только переключатель требуется держать, до появления 3-х коротких сигналов.

Оборудование BRC

Чтобы завести на газу без бензина, необходимо включить зажигание, не отпуская переключатель ГБО. Как только красный мигающий индикатор сменится постоянным зеленым, отпускается кнопка, заводится мотор. Двигатель может не запуститься на газу по нескольким причинам:

  • закончен лимит попыток;
  • в программе не включен аварийный режим;
  • возможные дополнительные неисправности.

Как запустить двигатель на газе в зимние месяцы

Можно ли заводить на газу зимой? Эта проблема волнует каждого автомобилиста. Вышеописанные примеры касаются запуска двигателя, когда окружающая температура имеет положительные значения. Если существует необходимость завести мотор на газу в большие морозы, (например, кончился бензин), редуктор нужно сначала разогреть.

В крайнем случае, налить на него горячую воду (достаточно два литра нагретой воды до 60-90 градусов). Заливая редуктор, постарайтесь, чтобы вода не попала на электропроводку. После запуска двигателя, возможно, понадобится еще несколько минут поливать редуктор горячей водой, пока тосол не нагреется.

Как принудительно завестись на газу машину с газовым оборудованием 4 поколения

Аварийный запуск авто на газу: с ГБО 4 поколения, инструкция

Если в баке закончился бензин или вышел из строя топливный насос, система ГБО 4 поколения позволяет осуществить аварийный запуск двигателя сразу на газу. В этой статье разберем, как правильно заводить мотор на газовом топливе, и приведем примеры основных способов пуска.

Зачем реализована функция

Для правильного приготовления топливовоздушной смеси, необходимо чтобы жидкая пропан-бутановая смесь нагрелась от стенок редуктора и в парообразном состоянии поступила к форсункам.

Газобаллонной установкой 4-го поколения задуман автоматический переход с газа на бензин. Происходит это после прогрева испарителя до заданной температуры от циркуляции охлаждающей жидкости, при первоначальном пуске ДВС на штатном топливе.

Принудительный запуск нужен именно для экстренных случаев, если произошла поломка бензиновой системы.

Количество попыток ограничено программой блока управления при настройке ГБО. Конечно, деактивировать функцию или поменять число пусков можно самостоятельно имея диагностический кабель и программу. Но важно помнить, что частое применение аварийных запусков может являться причиной скорого выхода из строя мембраны редуктора-испарителя.

Как завести машину на газе при помощи аварийного режима

Включение функции осуществляется кнопкой управления газ/бензин в салоне авто. У разных систем газового оборудования активация экстренного запуска может немного отличаться последовательностью действий. Однако принцип везде схож.

При более ранних моделях ЭБУ (например, Stag 300), а также некоторых Ловато, алгоритм будет следующий: на выключенном зажигании, надавить и держать кнопку, должен (не мигая) загореться зеленый светодиод. После чего сразу приступить к запуску.

В системах Диджитроник Maxi 2 и Стаг 200 GoFast нужно включить зажигание, нажать и удерживать переключатель (примерно 2-3 секунды). Когда в постоянном режиме загорит зелёный светодиод (перестанет моргать), можно пробовать заводить мотор сразу на газе.

Когда двигатель запустится перевести его на бензин уже будет не возможно, только после того как выключить ДВС и вновь завести. К тому же зуммер будет напоминать о необходимости срочного ремонта топливной системы.

Также если аварийный пуск производится не по причине поломки бензонасоса, а из-за отсутствия бензина в баке, прежде чем заводить автомобиль нужно вынуть предохранитель насоса. Если этого не сделать насос будет работать на сухую, затем оплавится и сгорит.

Читать статью  Самостоятельная регулировка ГБО 4 поколения

Стаг Q генерации заводится таким же образом, только при удерживании переключателя нужно дождаться, когда прозвучат 3 коротких сигнала.

Чтобы завести машину на газу с оборудованием BRC, необходимо удерживая переключатель ГБО, включить зажигание. После смены красного мигающего света на постоянный зеленый, можно отпустить кнопку и запускать мотор.

Если не запускается ГБО с газа, скорее всего, исчерпан лимит на количество попыток, не активирован экстренный старт в программе или имеется другая неисправность.

Запуск в холодное время года

Все описанные выше примеры желательно применять при температуре окружающего воздуха выше 0°. Но если нужда заставляет заводить мотор сразу с газа, а на улице сильный или не очень мороз, нужно сначала каким-то образом подогреть редуктор.

Крайний метод – аккуратно облить горячей водой редуктор-испаритель и попробовать завести двигатель (хватит 1,5-2 литра воды температурой 60-90°C). При этом желательно не залить подкапотное электрооборудование. После запуска мотора возможно придется какое-то время поливать воду на редуктор, до того момента пока не нагреется тосол/антифриз в системе охлаждения.

Правила эксплуатации автомобилей с установленным ГБО

Порядок запуска ГБО в работу карбюраторного автомобиля

Запуск холодного двигателя необходимо (при температурах ниже + 7-10 градусов) и желательно в принципе производить на бензине с последующим прогревом до температуры 40-50 градусов. 3атем коммутатор (переключатель в салоне) переводится в среднее положение, происходит выработка бензина из поплавковой камеры.

Порядок запуска ГБО инжекторного автомобиля (система 2-го поколения)

Инжекторный автомобиль оснащается двухпозиционным автоматическим переключателем (коммутатором) газ-бензин. Когда переключатель находится в положении бензин, машина работает только на бензине (горит красная сигнальная лампа на знаке бензин). Для перевода автомобиля на газ необходимо следующее:

  • Переключить коммутатор в положение газ.
  • Запустить двигатель в работу и прогреть его до температуры 40-50 градусов. При этом на коммутаторе лампочка символа бензин горит красным, на символе газ мигает зеленая лампа (режим ожидания оборотов).
  • Для перехода на газ необходимо нажать на педаль акселератора и набрать 2500 оборотов и резко отпустить. Машина перешла на газ (на символе газ горит зеленая лампа, красная погасла).

Порядок запуска ГБО инжекторного автомобиля (система лямбда-контроля)

Инжекторный автомобиль, оснащенный системой лямбда–контроля, переходит на питание газом следующим образом:

  • Запустить двигатель (в любом случае двигатель запускается на бензине).
  • На переключателе горит красный светодиод – режим работы на бензине.
  • Прогреть двигатель до температуры перехода, которая устанавливается программно и должна составлять не менее 35 0C во избежание преждевременного выхода из строя редуктора.
  • Нажать на панель переключателя – зеленый светодиод моргает (двигатель работает на бензине, и, готов перейти на питание газом).
  • Нажать на педаль акселератора, увеличив обороты двигателя до 2000 и резко отпустить (зеленый светодиод горит постоянно) — двигатель работает на газе.

Порядок запуска ГБО инжекторного автомобиля (система распределенного впрыска газа 4-е поколение)

Инжекторный автомобиль, оснащенный системой распределенного впрыска газа переходит на питание газом также как автомобиль оснащенный системой лямбда – контроля, за исключением возможности автоматического возврата на питание бензином по окончании газа (датчик давления газа следит за давлением газа на форсуночной рейке, и если давление падает ниже нормы и держится определенное время, которое устанавливается программно – дает команду перейти на питание бензином, при этом система издает звуковой сигнал в салоне автомобиля, а зеленый светодиод на панели переключателя вида топлива моргает).

Основные требования по безопасности (1-ое – 2-ое и третье поколение)

  • В случае, когда не устраивает мощность, повышенный расход, проблемы с холостым ходом, запрещается самостоятельная регулировка автомобиля (неправильное регулирование может явиться причиной хлопка (только инжектор) и, как следствие, выхода из строя ДМРВ, корпуса воздушного фильтра, впускного коллектора). В этом случае следует обратиться на СТО.
  • Инжектор: запрещается эксплуатация автомобиля до полной выработки газа из баллона (обедненная смесь может быть причиной хлопка). Рекомендуется оставлять 10%.
  • Рекомендуется менять воздушный фильтр не реже каждых 5-6 тысяч км.
  • Необходимо сливать конденсат (винт-пробка на корпусе редуктора) каждые 3000 км, но не позднее 3500 км (только 1-3-е поколения).
  • Инжектор: если произойдет хлопок, необходимо перевести коммутатор в положение бензин (будет гореть только красная лампа) и приехать на консультацию в сервисный центр.
  • Инжектор: запрещается эксплуатация автомобиля на газе, когда в бензобаке нет бензина. Воздушная пробка может привести к выходу из строя бензонасоса (минимальный остаток 10-15 литров).

4-ое поколение газовый инжектор

Запрещается эксплуатация газового ижектора без фильтра тонкой очистки, что может привести к выходу из строя газовых форсунок.

Запрещается устанавливать плавкий предохранитель номиналом больше 15 ампер, это может привести к выходу из строя блока управления.

Соблюдение определенных правил при эксплуатации машины с ГБО является залогом её экономичной, безопасной, а также безотказной работы.

О том, как пользоваться газовым оборудованием на автомобиле и какие дополнительные меры безопасности нужно соблюдать пойдет речь в данной статье.

Схема включения ГБО

Подбор поколения газовой системы зависит от типа двигателя авто. Газобаллонная установка с 1-го по 3-е поколение ставиться как на инжекторные, так и карбюраторные машины. Современная система распределённой подачи топлива (4-ая генерация) подходит только для инжекторных моторов.

В зависимости от вида ДВС и способа подачи газа, включение ГБО разных поколений имеет ряд принципиальных отличий.

Карбюраторный двигатель

Пуск эжекционного оборудования (1,2,3 поколение) на карбюраторе происходит в принудительном режиме.

Функционал таких установок позволяет заводить авто сразу на газе. Однако для сохранения мембраны редуктора-испарителя, запуск не прогретого двигателя (при любом поколении) рекомендуется осуществлять на бензине, особенно если температура окружающей среды ниже 0°C.

Таким образом, гаснет красный светодиод на корпусе кнопке, что свидетельствует о выключении бензинового клапана. После чего происходит вырабатывание штатного топлива из поплавковой камеры карбюратора.

После остановки ДВС кнопка автоматически отключает газовый клапан.

Второе поколение на инжекторной системе

Коммутатор газовой системы для инжектора также имеет три положения:

У разных производителей порядок режимов может отличаться.

При полуавтоматическом положении переключателя происходит запуск автомобиля сразу с бензинового топлива. Сделано это для прогрева силовой установки и редуктора ГБО соответственно. После повышения оборотов двигателя (перегазовка), машина переходит на газ. Количество оборотов регулируется при помощи потенциометра.

Инструкция для 4-го поколения

Газовое оборудование четвертого поколения работает полностью в автоматическом режиме. При нажатии кнопки ГБО, автомобиль заводится на бензине, а после нагрева редуктора-испарителя включается газ. Обратный переход возможен прямо в движении, путем деактивации переключателя вида топлива.

Температура переключения программируется при настройке оборудования.

Чтобы принудительно завести двигатель, используя газ, система ГБО 4 имеет функцию аварийную пуска.

Основные правила использования газового оборудования на авто

Чтобы беспроблемно ездить на машине с газовым оборудованием важно правильно и вовремя его обслуживать, что сюда входит:

  1. качественное, своевременное ТО установки
  2. периодическое освидетельствование баллона ГБО
  3. соблюдение элементарных норм безопасности при эксплуатации

Техобслуживание газовой системы желательно проводить при пробеге от 7до 10 тысяч км. На практике цифра может меняться, сильно зависит от качества газа и используемых расходных материалов.

Своевременность замены фильтрующих элементов и проверка системы на герметичность это основные требования, которые необходимо соблюдать в машине с ГБО. Тем более что эти работы легко можно выполнить самостоятельно.

Особенно стоит обратить внимание, если автомобиль куплен с рук. Не зависимо от мнения предыдущего владельца, нужно проверить и заменить фильтры.

Кроме смены фильтров для ГБО 2 поколения требуется слив конденсата из испарителя.

Также для безопасности имеет большое значение переосвидетельствование газовой ёмкости. Периодичность для пропановых баллонов составляет один раз в 2 года, для метановых от 2-5 лет (зависит от материала изготовления).

Покупая б/у авто с газовой системой, не стоит забывать, что сосуды имеют свои сроки годности. Вся информация должна присутствовать в паспорте баллона (табличка на баке).

Ко всему прочему для правильной и безопасной эксплуатации машины с ГБО установкой нужно придерживаться некоторых правил:

  • при длительных стоянках не оставлять систему под давлением, обязательно перекрывать подачу топлива из баллона (особенно в закрытых помещениях);
  • любой ремонт, связанный с газовым оборудованием производить только после предварительно перекрытия запорной арматуры емкости и выработки газа из магистралей (кран мультиклапана/ вентиль);
  • при обнаружении утечек сразу прекратить движение, а также перекрыть подачу газа до устранения проблемы, исключив возможные искры и открытый огонь (например, курение).

Применимо к инжекторным авто:

Бензиновые форсунки (особенно актуально для машин с непосредственным впрыском) и наос охлаждаются при постоянной циркуляции бензина. Малое количество топлива может повлечь перегорание насоса или выход из строя форсунок.

Также не стоит специально отключать бензонасос. Манипуляции путем подключения насоса через реле или полной его деактивации (можно вынуть предохранитель) ни к чему хорошему не приведут. В экстренной ситуации, к примеру, обгон, газ может закончиться, а насос, даже если включится, скорее всего, не успеет создать нужное давление.

Вопрос, как перекрыть газовый баллон в машине, чаще стоит при аварийной ситуации.

Нужно перекрыть два вентиля на мультиклапане. Одним закрывается путь к газовому трубопроводу, другим перекрывается заправочный вход.

Небольшое уточнение: мультиклапан по евро-стандарту оснащён электроклапаном. Когда зажигание на машине выключено, электроклапан запирает баллон автоматически.

Практика показывает, если после пяти-шести нажатий на шарик, газ в заправочном клапане продолжает выходить под напором, значит, вышел из строя резиновый манжет. Выход — выкатывать газ, чтобы разобрать поломанный мультиклапан.

С отсекателем или без

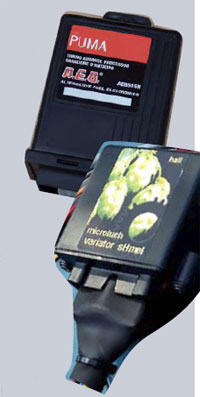

Вариатор опережения зажигания стоит от 300 до 600 грн.

Двухрежимный ЭБУ Январь (5,1; 7,2), модернизированный под инжекторные моторы иномарок, обойдется от 3000 грн.

Как избавиться от запаха газа?

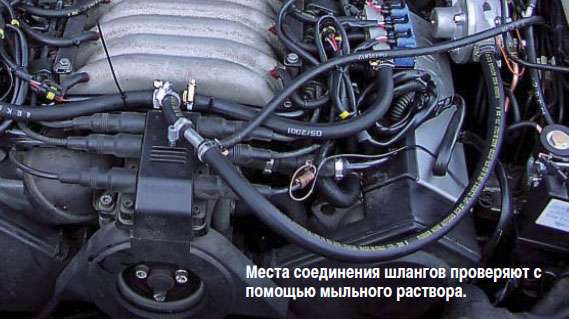

При правильной установке ГБО и использовании специальных шлангов для LPG-газа запаха газа не должно быть. Если запах появился сразу же после монтажа ГБО и его установщики не могут решить проблему, это может говорить о низком уровне их квалификации или желании больше заработать, сэкономив на покупке специальных шлангов. Запах газа из выхлопной трубы может свидетельствовать о неправильной регулировке газобаллонного оборудования.

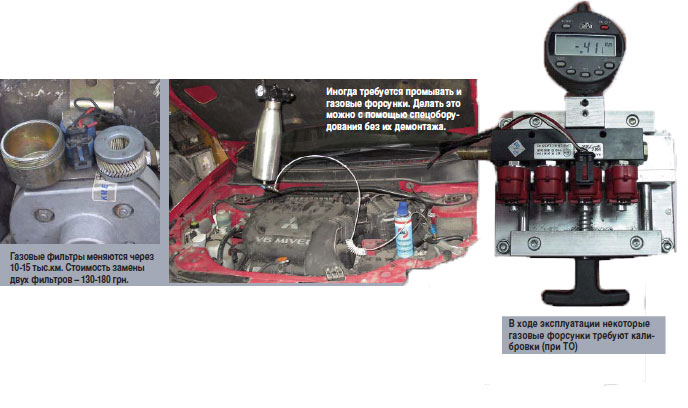

ГБО для агрессивной езды

Электронный блок-управления ГБО нужно устанавливать в стороне от блоков розжига ксеноновых ламп, так как импульсы высокого напряжения при включении ламп в некоторых авто отключают ГБО.

Преимущества и недостатки ГБО

+ Газ имеет более высокое октановое число (порядка 105 и даже выше в зависимости от соотношения пропан/бутан). Соответственно, практическое отсутствие любых детонаций и как следствие снижение линейных нагрузок на цилиндро-поршневую и кривошипно-шатунную группы двигателя.
+ Уменьшается износ цилиндро-поршневой группы, вследствии того, что газ в испарённом состоянии не смывает масляную плёнку со стенок цилиндров.
+ Благодаря лучшему смесеобразованию газа с воздухом и тому, что газо-воздушная смесь равномернее распределяется по цилиндру – улучшается ХХ двигателя, двигатель работает и тише.
+ Газ не разжижает моторное масло и практически не засоряет его продуктами горения, поэтому масло можно менять реже, чем при эксплуатации на бензине.
+ Газ в испарённом виде значительно чище чем бензин, поэтому в камере сгорания и в картере двигателя практически не образуется нагара и отложения смол.
+ Автомобиль оборудованный газовой системой питания становится двухтопливным, – а это большое преимущество в случае отказа одной из систем.
Уменьшение максимальной мощности на 5-7% , которое можно частично скомпенсировать установкой более раннего угла опережения ,-на 5-7 град.
Уменьшение полезного объёма багажного отделения из-за появления в нём ёмкости для газа.
Не желательность запуска холодного двигателя на газе при t окружающего воздуха ниже 0 град. Хотя при аварийной ситуации такая возможность существует.

Как потребителю выбирать место установки ГБО

Роман Матвеев
Директор СТО «Мотор-Газ»
Стаж работы с ГБО – 12 лет

В первую очередь, за день до установки на Ваш автомобиль не поленитесь подъехать на СТО и в живую увидеть уровень сервиса и оцените квалификацию установщиков. Узнайте где они обучались, есть ли у них соответствующие сертификаты. Пообщайтесь с клиентами, которые обслуживаются на этом сто. Почитайте отзывы в интернете. Т.к. в первую очередь важно кто и как Вам поставит ГБО, а само оборудование уже играет второстепенную роль.

Юрий Черняховский
Директор СТО «Арника-Автотема»
Стаж работы с ГБО – 12 лет

Автор: Юрий Дацык

Рекомендуем к прочтению статью:
Новинки на рынке ГБО.

Хотел снять балон с авто, как закрыть балон.
Или как безопасно снять его, без утери газа(10л.)?

Recommendations

Comments 58

Все снял, УРА!
Спасибо!

Поздно тему увидел)
У меня такой же баллон)

снимай не бойся там клапана, газ не выйдет.

Кстати, могу продать балон.
Кому нужен?

Потрібна кришка від балону, є?

Є але не хочу розкомплектовувати.
Тільки в зборі.

Решил не ждать рассвета, пошел пробовать
И етот резиновый_заправочный шланг снял, немного пошипело и все.Наверно есть какой то обратный шарик.

у голландцев четко как в аптеке.правда от старости бывают проблемы.после 10лет эксплоотации в наших суровых реалиях )))

Ету трубку открутил, клапан держыт.

))))) советнички ))))снимай на не бойся.при откручивании гайки со шланга сольется и успокоится, также немного сольется с трубопровода.все у тебя на месте.

А я когда в таком баллоне шланг откручивал весь газ сходил… Я про заправочный.

2 клапана отсечки.один в баллоне второй в заправочном узле.грам 200 газа должно слится

Твоё условие будет работать в том случае если клапан в баллоне имеется. Электромагнитный то я вижу, а вот имеется ли внутри баллона не знаю…

когда нибудь разбирал голландца?

Снимал его с авто и сливал конденсат… А больше ничего не разбирал — мне было не за чем… Сейчас у меня тороидальный баллон

какой дибил посоветовал тебе сливать конденсат с баллона))))) тупизм полный (((((

))) Может и тупизм, но говна в баллоне было много! Сливал я один раз. Второй раз разбирал по причине испорченного временем заправочного шланга!

заборная трубка как пылесос- все с баллона высасывает в фильтр газового клапана.

))))) советнички ))))снимай на не бойся.при откручивании гайки со шланга сольется и успокоится, также немного сольется с трубопровода.все у тебя на месте.

Так и сделал!
Открутил пошипело и все.Спасибо!

если электроклапан рабочий то газ не должен идти.

Читать статью  Пан Пропан: 20 вопросов про газобаллонное оборудование для автомобиля

С электроклапана он и не пойдёт! Газ пойдёт с резинового шланга…

его надо снимать в месте с заправочным клапаном!

Не все так могут снять… Проще газ стравить и не дурить голову. У меня все болты на заправочном узле так проржавели в бампере, что я не решался их откручивать… А некоторые ставят в крыло в супер доступные места)))

не спорю!У меня откутились

С электроклапана он и не пойдёт! Газ пойдёт с резинового шланга…

С какого резинового?

Пусть Василь тебе и скажет где у него стоит резиновый шланг!)))

Ну я в принципи понял вас, резиновый шланг у него стоит на заправочнике?
Тут такое дело, нужно протолкнуть шарик в ВЗУ чтоб клапан перекрыл вход, и тогда можно смело откручивать гайку. У меня у соседа такой самый баллон лежит, они ставились в германии.

Может и так, но баллон голландский, на нём ещё крышка алюминиевая.

Ну про модель не скажу точно, тот что соседский снят с БМВ, другой человек приезжал ко мне на Опеле, возможно и ошибаюсь, и ещё один такой баллон ставили на Волгу. Сейчас покажу фото баллона.

Гугл говорит голландский)))

Ну может быть, ну видел их на немецких авто)

Может и так, но баллон голландский, на нём ещё крышка алюминиевая.

Ага, нет у меня фото оказалось. Ну точно такой же.

Снимешь только пустой!

не правда!при выключенном зажигании не подаётся питание на эл.клапан!так что можно откручивать медную трубку от клапана и снимать!

Правда, не правда — увидим как человек отпишится)))

у меня была такая х…ня!так что я знаю

А у меня шланг потрескался, корд прогнил внутри него и газ весь ушёл с баллона…

с какого шланга?

Если у тебя был такой баллон с таким заправочным шлангом, то чего ты спрашиваешь с какого шланга, — я понять не могу?

я же незнаю какие у тебя были шланги!Кстате бывают в место медных вообще пластиковые!Поэтому и спрашиваю!У каждого своё

Я тебе говорю про тот шланг, который я увидел у этого человека… и он по-ходу резиновый, высокого давления…

да.да!он резиновый!я понял уже

Так вот, когда я откручивал этот шланг, то у меня стравливался весь баллон, т.к. клапан у меня не держал!

понятно!в твоём случае значит только спускать газ

Да, да. Я выезжал газ, а потом разбирал…

По тому что видно- с газом никак. Мультикаплан удален, вентилей нет. Откручиваешь, стравливаешь, снимаешь.

вы не внимателен!С лева стоит эл.клапан!от него трубку откручиваешь и снимаешь балон!газ не поступает при выключенном зажигании!У меня раньше на ваз2109 стоял такой!Клапан срабатывает при переходе на газ!и такой же клапан ещё есть под капотом!Если не знаете, не говорите лучше ничего!

Как скажете, кто же с вами спорит… 🙂
А правая труба большего диаметра не мешает?

нет!не мешает!её снимаешь в месте с заправочным!У меня заправка была в бампере!

То есть снимать баллон вместе с магистралью и заправочным устройством? Оригинально… Спасибо.

магисталь откручиваешь от эл.клапана!а заправочный снимаешь!он на двух болтах всего!Читай внимательней комментарии

нет!не мешает!её снимаешь в месте с заправочным!У меня заправка была в бампере!

разве в заправочном щтуцере, который в баллон вмонтирован, нет обратного шарикового клапана?

есть канечно, что за вопрос

Если есть, и он работоспособный, то заправочный трубопровод тоже можно откручивать от штуцера баллона

Читайте также:

  • Где можно отремонтировать форсунки на volkswagen т4 мотор идти
  • Как открутить стойку без спец ключа ваз 2114
  • Как установить на гранту дополнительные кнопки
  • Ниссан санни не показывает уровень топлива
  • Daewoo dlp 26h1c не включается

Как перекрыть газ на гбо

Купив б/у машину «на газу» и я был счастлив, что буду экономить на топливе. В действительности я огреб кучу проблем с газовым оборудованием, которые удалось решить спустя год копания в инете, чтения форумов и посещения разных СТО по ГБО. Изложенные рекомендации, основаны на моем личном опыте самоучки, и адресованы новичкам и чайникам, кто хочет разобраться и настраивать свою машину сам.

Машина Geely CK2. Оборудование:
— Редуктор Tomasetto Alaska AT-09;
— Форсунки REG FAST Light (синие);
— ЭБУ (электронный блок управления) Stag 4 plus.

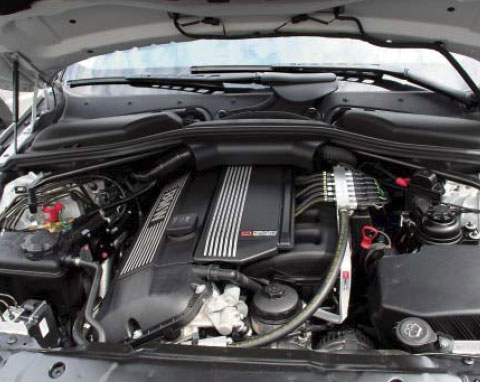

Шаг первый – заглядываем под капот машины.

1 – газовый клапан; 2 – редуктор; 3 – рейка с газовыми форсунками; 4 — MAP sensor; 5 – фильтр газообразного пропана.

Назначение:
1) Газовый клапан:
— клапан устанавливается в подкапотном отсеке между баллоном и редуктором
— клапан перекрывают или открывают газовую магистраль по команде переключателя/ коммутатора/ блока управления
— когда электропитание отключается, он должен находиться в закрытом положении

2) Редуктор:
— испарение жидкой пропанобутановой смеси (нефтяного газа), осуществляется за счет снижения давления и теплообмена между частями редуктора, подогреваемыми жидкостью системы охлаждения
— автоматическое снижение давления до рабочего уровня

3) Газовые форсунки (инжекторы):
— блок газовых инжекторов устанавливается в непосредственной близости от впускного коллектора и подключается шлангами к форсункам, врезанным в коллектор максимально близко к впускному клапану
— основной параметр инжекторов – минимальное время открытия. Чем меньше время открытия, тем быстрее работает инжектор и точнее может быть осуществлена подача газа

4) MAP sensor (датчик давления и температуры газа):
датчик, измеряющий температуру газа непосредственно в потоке газа. Он объединен с датчиком давления газа, что дай возможность ЭБУ газа делать правильные расчеты и коррекции

5) Фильтр паровой фазы газа тонкой очистки:
— устанавливается между редуктором и газовыми инжекторами
— обеспечивает тонкую фильтрацию испаренного газа (70-80 микрон)

На что следует обратить внимание:
1. Шланги с ОЖ идущие к редуктору должны быть толстые и врезаны параллельно печке. Если у вас на штуцер редуктора одет кусок толстого шланга, а в него вставлен шланг с мизинец толщиной будут проблемы с прогревом редуктора см. статью.

2. Не поленитесь, подтяните все хомутики. Со временем шланги обжимаются и газ начинает травить.

3. Проверьте провода идущие от мозгов ГБО к аккумулятору. Они хлипкие. В инете описано много случаев, когда проблемы с ГБО были связаны с отвалившимися контактами.

4. Рекомендованное положение форсунок – вертикальное. Добивается притягиванием их пластиковыми хомутами к «чему удобнее». Проводя ТО, мастера эти хомуты обрезают, а затем часто ленятся всё восстановить, как положено, и форсунки болтаются «как есть» на своих шлангах.

Шаг второй – приобретаем кабель, устанавливаем ПО.

С кабелем два варианта или покупаем или делаем самостоятельно – инет в помощь. Я купил. ПО скачиваем на официальном сайте (www.ac.com.pl), оно бесплатное (точнее входит в стоимость вашего газового ЭБУ). Для мобильности устанавливаем ПО на ноутбук. Тут есть пару моментов:
— батарея ноута должна выдерживать минимум 10-15 минут работы, иначе рискуете его выключением посередине калибровки;
— желательно доступ к инету:
а) для обновления прошивки газового ЭБУ;
б) если у вас стоит Windows 7.
Дело в том, что подлая Windows 7 ставит драйвера только на тот порт USB куда вы воткнули кабель. Если он у вас вдруг разболтался и вы решили кабель воткнуть в другой USB, то Windows 7 начнет качать с инета драйвера по новой и по новой их устанавливать именно для этого порта USB.
Подключаем кабель к разъему газового ЭБУ и ноуту. Запускаем ПО.

Шаг третий – настройка ГБО.

Прежде, чем лезть в настройки, рекомендую прочитать статью, автор толково изложил принципы работы газового ЭБУ.

Ниже приведен текст взятый от сюда. Добавлены комментарии ( К: ) по выбору некоторых параметров, исходя из собственного опыта.

После установки программы, подключаем кабель интерфейса к блоку управления, заводим автомобиль и запускаем программу. В открывшемся окошке мы увидим разные вкладки, параметры настройки и т.д.

Первое окно.
Все, на что нужно обратить внимание в первом окне это несколько пунктов.

1. Кол-во цилиндров ⇒ Выставляем кол-во цилиндров вашего автомобиля.

2. Кол-во цилиндров на катушку ⇒ Правильно выставляем кол-во цилиндров на катушку. В зависимости от типа вашего двигателя и количества цилиндров, это значение может быть от 1 до 4. Если вы правильно его выставили, то значение сигнала RPM (в окошке по середине справа), будет примерно соответствовать оборотам вашего двигателя.

Второе окно.
Двигаемся далее и переходим во вкладку «Установки ГАЗ контроллера»

Здесь нам необходимо обратить внимание на следующие показатели.
1. Температура включения ⇒ Для нормальной работы редуктора, он должен быть хорошо прогрет. Но здесь мы указываем минимальную температуру переключения автомобиля на газ. Летом это не менее 35°, зимой не менее 40°. Следует отметить, что чем лучше прогрет редуктор, тем стабильнее его работа и мягче переход с бензина на газ. Поэтому мы выставляем 45°, чего вполне достаточно для нормальной работы в любое время года.
К: Лучше выставлять 45°. Во первых, у многих машин до 40° ОЖ активен режим прогрева двигателя. Во вторых, устанавливая температуру ниже 45°, большой экономии от более быстрого переключения на газ вы не получите: летом ОЖ >40° нагревается очень быстро, в зимние морозы переход на газ при температуре редуктора

2. Тип газовых форсунок ⇒ Это значение, обязательно должно соответствовать тому типу форсунок, которые вы установили. В нашем случае это форсунки Hana 2000 black.

3. Тип топлива ⇒ Выбираем тип топлива. LPG(пропан-бутан), CNG(метан)

Все остальные показатели можно оставить в стандартных значениях. Они относятся к более детальной, профессиональной настройке.
Для тех кому интересно, вкратце опишем их значения, кому нет – просто пропустите следующий абзац.

• Обороты двигателя ⇒ это минимальное значение оборотов двигателя при которых система будет переводить автомобиль на газ.

• Время включения ⇒ тут выставляется задержка по времени для перевода автомобиля на газ после запуска.

К: Я установил 60с. Для особо жадных которые хотят сэкономить, объясню: 1) лично у меня на машине режим прогрева длится не меньше минуты летом, зимой еще дольше; 2) вы смотрели на показатели впрыска бензиновых форсунок после запуска? Их параметры стабилизируются после 30-40с работы! Спрашивается, зачем насиловать двигатель в этот период переходом на другое топливо?

• Отключение цилиндра ⇒ это значение выставляется уже после калибровки путем проб, с целью добиться максимально плавного переключения с бензина на газ и обратно.

• Теплый старт ⇒ Возможность запуска на газу с прогретым двигателем. Эту функцию лучше оставить выключенной.

• Мин. температура газа ⇒ Если температура газа опустится ниже выставленного значения система автоматически перейдет на бензин.

• Мин. обороты на газе ⇒ Если обороты упадут ниже выставленного значения, то система автоматически переведет автомобиль на бензин.

• Макс. обороты двигателя ⇒ Если обороты двигателя превысят установленное значение, система автоматически перейдет на бензин.
К: Одну из главных причин против установки ГБО, как прогар клапанов, можно устранить здесь. Дело в том, что газ имеет более высокую температуру сгорания, чем бензин, при этом он сгорает медленнее. При высоких оборотах двигателя, газ не успевает полностью сгореть в цилиндре, его выталкивает в выпускной коллектор где он и догорает портя клапана. Осталось понять что такое «высокие обороты»? В нескольких источниках я встречал цифру 4000-4500 об/мин. Я перестраховался: выставил 3800 об/мин.

• Макс. нагрузка двигателя на газу ⇒ Блок управления рассчитывает нагрузку двигателя в процентном соотношении. Тут можно выставить максимально допустимое значение нагрузки двигателя при работе на газу.

• Давление редуктора ⇒ Рабочее давление после автокалибровки, автоматически установится на том уровне на котором будет проводится настройка. Минимальное давление – это давление газа ниже которого система автоматически переведет автомобиль на бензин.

• Экстра-впрыски – импульсы впрыска бензина. Ниже установленного значения контроллер газа будет их игнорировать.

• Установка газовых форсунок ⇒ Возможность коррекции впрыска в процентном соотношении, отдельно по каждой форсунке.

• Датчики ⇒ Здесь выставляются типы установленных датчиков температуры газа и температуры редуктора
К: Стоит подробно остановиться на этом месте. Самый просто и неточный способ определить нужный датчик температуры редуктора, это завести машину на холодную и проследить как меняется температура ОЖ на панели приборов в салоне, сравнивая показания температуры редуктора в программе (справа оранжевое Редуктор) при выборе того или иного датчика. Тут есть одна засад: приборка показывает температуру ОЖ больше 60°, т.е. самое интересное — настоящую температуру переключения с бензина на газ вы не зафиксируете. Почему метод не точный и лучше так не делать? Таким методом я выбрал датчик, который вроде бы подходил. Но оказалось, что температуру ниже 50-60° он определял не правильно и зимой машина тупила при переходе на газ, при том что «Мин. температура газа» была выставлена аж 55°. Способ второй и правильный – воспользоваться для определения температуры ОЖ бортовым компьютером, OBD сканером и т.п. Собственно приобретение OBD2 ELM327 на алиэкспресс и решило проблему с выбором правильного датчика. Им оказался, как ни странно, тот что помечен «стандарт». Следует понимать, что редуктор прогревается медленнее чем ОЖ, отставание может быть 5-10° в зависимости от окружающего воздуха. При переходе на газ на ХХ температура редуктора будет меньше приблизительно на 2-5° чем ОЖ.
Датчик температуры газа определить проще: прогреваем машину так, что бы показания Газ (в программе справа бордовое) были 40-45°. Выходим из машины, и беремся рукой за газовый шланг, который идет к форсункам. Теплое? Значит где то около 40°. Нужный датчик находится быстро, потому как неподходящие врут сильно. У меня им оказался опять таки «стандарт».

Третье окно
Переходим во вкладку «Автонастройка» и нажимаем «Старт»

К: Автокалибровку рекомендую производить на хорошо прогретом двигателе: когда температура редуктора, газа (шлангов ведущих к форсункам) и подкапотного пространства установиться на постоянном, рабочем значении. После автокалибровки стоит сохранить настройки (вкладка Параметры автомобиля — Сохранить). Пригодиться. Желание вручню подредактировать карту очень навязчиво, а результат не очевиден.

Система начнет автоматическую настройку, как только автомобиль будет прогрет до 50°. Посте старта, необходимо подождать некоторое время пока калибровка не будет завершена. Как правило это занимает до 2 минут. В случае если настройка длится более двух минут, скорее всего, это говорит о том, что есть какие-то неполадки в системе зажигания, либо неправильно подобранно или установлено оборудование. Стоит отметить, что для корректной работы гбо, такие элементы системы зажигания автомобиля как свечи, провода, катушки, должны быть в идеальном состоянии. Если эти узлы «прошли» более 70% своего ресурса, их рекомендовано заменить.
После того как автонастройка будет закончена переходим во вкладку «Карта»

Читать статью  Льготы «Налог на Авто с ГБО»

Четвертое окно
Графическая карта будет выглядеть примерно следующим образом.

Важно чтобы, график располагался в диапазоне коэффициента между 1.1 – 1.6.

Такой график говорит о том, что при подборе оборудования и его монтаже, не было допущено никаких ошибок. Ведь форсунки и редуктор подбираются исходя из мощности вашего двигателя. Скажем у вас KIA Ceed, с объемом двигателя 1.6 см3 и мощностью 122 лошадиных силы. Следовательно, выбирать редуктор и форсунки стоит, опираясь на эти параметры. На такой автомобиль вполне подойдет редуктор Tomasetto Alaska AT09 мощностью до 136 л.с. и форсунки Hana 2000 red – работают в диапазоне от 26 до 39 л.с. на один цилиндр. Так же можно устанавливать универсальные форсунки типа Valtek type 30. В комплекте с ними поставляют жиклеры с заводским диаметром дюз 1.5 мм. Мастер при монтаже рассверливает их до необходимого размера.
По аналогии, подбирается оборудование на любой другой автомобиль.
Но что делать, если график находится за пределами этих значений? Причин может быть несколько. Но мы рассмотрим три основных.
1. Неправильно выставлено рабочее давление редуктора.
2. Неправильно подобраны форсунки либо неправильно были рассверлены жиклеры.
3. Первый и второй варианты одновременно.

Как исправить?
Настраиваем рабочее давление редуктора.
В качестве примера, за основу возьмем все тот же редуктор Tomasetto Alaska AT09. Рабочее давление редуктора, рекомендовано выставлять на уровне от 1 до 1,35 атмосфер. Регулируется оно с помощью винта, который находится прямо по центру редуктора. Впрочем, практически во всех редукторах регулировка давления происходит таким же образом.

Если графическая карта находится выше коэффициента 1,6, то давление в редукторе нужно увеличить. При помощи шестигранника проворачиваете винт в сторону увеличения давления. Изменение значения давления, можно наблюдать в реальном времени, в окне программы автонастроки, во вкладке «карта»

Соответственно, если графическая карта ниже коэффициента 1,1, то давление в редукторе нужно уменьшить.

Правильно выбираем форсунки:
Как уже было сказано выше, форсунки подбираются исходя из мощности вашего двигателя. Если регулировки давления редуктора, недостаточно для того, чтобы график оказался в нужном нам диапазоне, то необходимо увеличить либо уменьшить диаметр дюз форсунок. В нашем случае мы рассматривали форсунки Hana 2000 Red. Заводом изготовителем, предусмотрено всего четыре варианта, и подбираются они по специальной таблице. Поэтому ошибиться с выбором сложно.

Что касается форсунок, жиклеры которых, при монтаже рассверливаются, то тут, нет стандартных правил. Каждый мастер делает это по-своему, основываясь на своем опыте. Но в любом случае, сразу, лучше сильно не рассверливать. При необходимости диаметр можно всегда увеличить, а вот уменьшить не так-то просто.
Итак, если наш график находится выше коэффициента 1,6 и путем увеличения давления в редукторе мы не можем добиться желаемого результата, то необходимо заменить форсунки на более мощные либо увеличить диаметр жиклера. Если ниже коэффициента 1,1, то наоборот.

Как перекрыть подачу газа на автомобиле

Вопрос, как перекрыть газовый баллон в машине, чаще стоит при аварийной ситуации.

Нужно перекрыть два вентиля на мультиклапане. Одним закрывается путь к газовому трубопроводу, другим перекрывается заправочный вход.

Небольшое уточнение: мультиклапан по евро-стандарту оснащён электроклапаном. Когда зажигание на машине выключено, электроклапан запирает баллон автоматически.

Практика показывает, если после пяти-шести нажатий на шарик, газ в заправочном клапане продолжает выходить под напором, значит, вышел из строя резиновый манжет. Выход — выкатывать газ, чтобы разобрать поломанный мультиклапан.

Цены на бензин уже многих просто «достали», поэтому все больше автовладельцев задумываются об установке газобаллонного оборудования. Но рост спроса на голубое топливо не добавил профессионализма многим установщикам. Поэтому желающим экономить на топливе следует знать о некоторых тонкостях установки и эксплуатации ГБО.

Газобаллонное оборудование в Украине эксплуатируют не один десяток лет. Есть у ГБО и ярые сторонники, и ярые противники. То, что эксплуатация машины на газу позволяет серьезно снизить расходы на топливо – неоспоримый факт, но откуда же взялись противники «голубого» топлива. Мы попробовали разобраться в этом вопросе, опросив и недовольных ГБО и тех, кто устанавливает его очень много лет. И оказалось, что источник негатива исходит от одной и другой стороны. В случае с потребителями ГБО, т.е. автовладельцами, проблемы возникают из-за того, что этот самый автовладелец забывает, что автомобиль оборудован дополнительной системой питания, которая также требует обслуживания и которая может вносить свои коррективы на работу других систем и механизмов двигателя. Если эту систему не обслуживать, понятное дело будут проблемы. С другой стороны негатив к ГБО прижился из-за самих же установщиков этого оборудования. Но речь идет не о тех, кто уже десятками лет занимается установкой и обслуживанием газовых систем питания, а о просто непрофессионалах своего дела, для которых этот вид бизнеса является временным, попутным или актуальным только в периоды скачка цен на бензин. Неумение правильно установить и настроить ГБО – это главная причина снижения репутации этого допоборудования. Вот почему к выбору места установки газобаллонного оборудования следует подходить очень ответственно. А сделав свой «правильный» выбор, желательно проконтролировать действия «выбранных» специалистов. Но для этого нужно знать о подводных камнях, которые могут иметь место не только в процессе установки, но и эксплуатации. Об этом мы и расскажем.

Компоновка/сборка

Вопрос компоновки элементов ГБО очень важен, так как от правильности установки форсунок, электронного блока управления зависит эффективность и точность работы системы. Так, например, газовые форсунки должны располагаться максимально близко к месту врезки во впускной коллектор – на расстоянии 3-10 см. Обусловлено это тем, что момент «впрыска» газа привязан к моменту впрыска бензина. Последний подается в начале фазы открытия впускных клапанов. Если газовые форсунки поставят далеко от впускного коллектора, то впрыскиваемому газу нужно будет пройти большой путь до впускного коллектора, соответственно, к впускным клапанам он попадет с опозданием и из-за их закрытия дозированная порция будет не в полном объеме проникать в камеру сгорания. Из впускного коллектора газ конечно ни куда не исчезнет, однако такая схема подачи газа ухудшает отзывчивость мотора при необходимости резких ускорений, что в конечном итоге сказывается не только на динамике, но и на расходе газа.

С отсекателем или без

При установке ГБО мастера иногда предлагают заблокировать работу «отсекателя», который перекрывает подачу газа в баллон при его заполнении до объема, который обеспечивает наличие в нем определенного объема газообразной фракции газа (до 20%). Требуется она для компенсации увеличения объема газа в случае больших перепадов температур – от низкой до высокой, например, вы заправились ночью в холодную погоду, а на следующий день началась жара (35-40 град. по Цельсию), а также исключения разрыва баллона в случае ДТП, когда баллон деформируется (при наезде сзади). Стоит отметить, что устранение отсекателя и подгибание поплавка в баллоне (для большей вместительности) прошлым летом в лучшем случае становились причиной поломки редукторов, которые не выдерживали повышенного давления газа, а в худшем – разрывом баллона. Так что отказываться от отсекателя не стоит, впрочем как и соглашаться на чрезмерное подгибание поплавка. Также баллон должен быть оснащен предохранительным клапаном, который стравливает повышенное давление (более 27 атм.). В месте установки баллона должно быть предусмотрено вентиляционное окно (окна), исключающие попадание газа в салон автомобиля.

Тепловой режим

При установке ГБО важно знать, что обычные двигатели рассчитаны под характеристики сгорания в цилиндрах бензино-воздушной смеси. Пропан-бутановая газо-воздушная смесь с более высоким октановым числом 105-110 (у бензина – 80, 92, 95, 98) имеет дольше время горения, чем в случае с бензином, поэтому процесс сгорания продолжается даже при открытии выпускного клапана, т.е. пламя выходит за стенки камеры сгорания и цилиндров. Из-за этого выпускные клапаны, их седла, да и лямбда-зонд и катализатор перегреваются. При обычных режимах езды запаса жаропрочности у этих деталей хватает, а вот у активных драйверов, раскручивающих мотор выше 4500 об/мин, эти детали и узлы перегреваются в большей степени, особенно от этого страдают седла клапанов. Из-за продолжающегося процесса горения их рабочие кромки настолько перегреваются, что при дальнейшем контакте при закрытии клапана происходит интенсивный износ рабочей поверхности. При этом «уходят» тепловые зазоры клапанов и если их чаще не регулировать (как минимум в два раза чаще), могут подгореть кромки клапанов и седел, что приведет к снижению компрессии и, соотвественно ухудшению мощностных характеристик. В некоторой степени эту проблему решает установка допсистемы, которая подает специальную жидкость во впускной коллектор, которая в свою очередь уменьшает скорость износа седел клапанов. Избавиться от клапанных проблем позволяет модернизация головки блока цилиндров с заменой седел и клапанов на более жаропрочные. Такие специально для моторов, работающих на газу, выпускают некоторые производители комплектующих для ДВС. Например, компания Kolbenschmidt делает под заказ (по предоставленным размерам) седла клапанов из специального высокожаростойкого материала. Правда, стоят такие детали в несколько раз дороже, чем обычные.

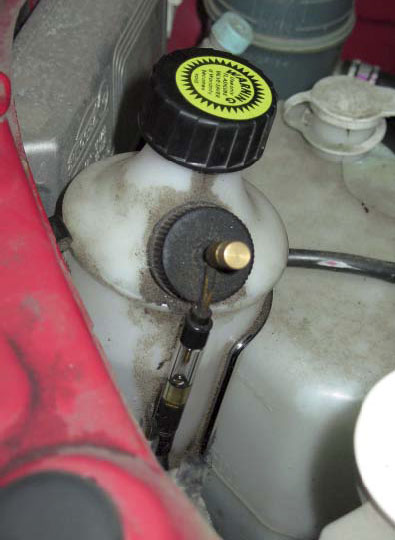

Чтобы минимизировать ранее описанные проблемы из-за догорания газо-воздушной смеси в выпускном тракте, а также по максимуму исключить снижение мощностных характеристик бензинового двигателя при работе на газу практикуется несколько вариантов доработки. Их цель – увеличить угол опережения зажигания под характеристики сгорания высокооктановго сжиженного газа (пропан-бутан), который имеет более высокое октановое число – 105, чем бензины – 92, 95, 98, поэтому имеет иные параметры сгорания.. Изменяют угол опережения зажигания в инжекторных системах питания несколькими способами – чип-тюнингом (не удобен, так как при работе на бензине ухудшаются характеристики и повышается склонность к детонации), установкой специального устройства – вариатора (электронный блок под конкретный двигатель), установкой двухпрограммного (для газа и для бензина) блока управления двигателя семейства «Январь» (адаптируется и для некоторых иномарок).

Вариатор опережения зажигания стоит от 300 до 600 грн.

Двухрежимный ЭБУ Январь (5,1; 7,2), модернизированный под инжекторные моторы иномарок, обойдется от 3000 грн.

Свечи зажигания

Газо-воздушная смесь отличается более высоким электрическим сопротивлением, нежели бензо-воздушная, поэтому при установке ГБО желательно установить и специальные «газовые» свечи зажигания. Они имеют уменьшенный межэлектродный зазор, а также иные материалы изготовления центрального электрода или иное калильное число (большее, т.е. более «холодные»). Два последних фактора компенсируют большую температуру в цилиндрах при сгорании газа.

Как избавиться от запаха газа?

При правильной установке ГБО и использовании специальных шлангов для LPG-газа запаха газа не должно быть. Если запах появился сразу же после монтажа ГБО и его установщики не могут решить проблему, это может говорить о низком уровне их квалификации или желании больше заработать, сэкономив на покупке специальных шлангов. Запах газа из выхлопной трубы может свидетельствовать о неправильной регулировке газобаллонного оборудования.

ГБО для агрессивной езды

Как мы уже говорили, время горения газа выше, чем бензина, поэтому в определенных режимах работы – при агрессивной езде на высоких оборотах – даже после «чип-тюнинга» и других способов изменения угла опережения зажигания высока вероятность перегрева некоторых деталей двигателя (клапанов и их седел, поршней и их колец и т.д.). Чтобы избежать этого, некоторые производители газобаллонного оборудования (например, Zenit или KING) предусматривают алгоритм работы программы ЭБУ, при котором в случае раскручивания мотора до оборотов выше 4000 об/мин происходит автоматическое переключение для работы на бензине. Также возможен вариант постоянной работы бензиновых форсунок, когда они подают 10-15% от изначального объема топлива. Остальной объем компенсируется подачей газа.

Электронный блок-управления ГБО нужно устанавливать в стороне от блоков розжига ксеноновых ламп, так как импульсы высокого напряжения при включении ламп в некоторых авто отключают ГБО.

Преимущества и недостатки ГБО

+ Газ имеет более высокое октановое число (порядка 105 и даже выше в зависимости от соотношения пропан/бутан). Соответственно, практическое отсутствие любых детонаций и как следствие снижение линейных нагрузок на цилиндро-поршневую и кривошипно-шатунную группы двигателя.
+ Уменьшается износ цилиндро-поршневой группы, вследствии того, что газ в испарённом состоянии не смывает масляную плёнку со стенок цилиндров.
+ Благодаря лучшему смесеобразованию газа с воздухом и тому, что газо-воздушная смесь равномернее распределяется по цилиндру – улучшается ХХ двигателя, двигатель работает и тише.
+ Газ не разжижает моторное масло и практически не засоряет его продуктами горения, поэтому масло можно менять реже, чем при эксплуатации на бензине.
+ Газ в испарённом виде значительно чище чем бензин, поэтому в камере сгорания и в картере двигателя практически не образуется нагара и отложения смол.
+ Автомобиль оборудованный газовой системой питания становится двухтопливным, – а это большое преимущество в случае отказа одной из систем.
Уменьшение максимальной мощности на 5-7% , которое можно частично скомпенсировать установкой более раннего угла опережения ,-на 5-7 град.
Уменьшение полезного объёма багажного отделения из-за появления в нём ёмкости для газа.
Не желательность запуска холодного двигателя на газе при t окружающего воздуха ниже 0 град. Хотя при аварийной ситуации такая возможность существует.

Как потребителю выбирать место установки ГБО

Мнение:

Роман Матвеев
Директор СТО «Мотор-Газ»
Стаж работы с ГБО – 12 лет

В первую очередь, за день до установки на Ваш автомобиль не поленитесь подъехать на СТО и в живую увидеть уровень сервиса и оцените квалификацию установщиков. Узнайте где они обучались, есть ли у них соответствующие сертификаты. Пообщайтесь с клиентами, которые обслуживаются на этом сто. Почитайте отзывы в интернете. Т.к. в первую очередь важно кто и как Вам поставит ГБО, а само оборудование уже играет второстепенную роль.

Юрий Черняховский
Директор СТО «Арника-Автотема»
Стаж работы с ГБО – 12 лет

Желающим установить газобаллонное оборудование хочу настоятельно порекомендовать тщательно подойти к вопросу места его установки. Хотя квалификация общей массы установщиков ГБО за последний год и подросла, тем не менее, говорить о полной компетентности специалистов в этой области еще рано. А значит можно очень легко себе нажить дополнительных проблем. Перед тем как ехать на какое-либо СТО хоть немного изучите тему газобаллонного оборудования для автомобилей, чтобы в ходе общения со специалистами установщиками вы смогли сделать оценку степени их компетентности. Если вас что-то смущает, ищите других установщиков. Помочь в поиске хороших специалистов может и интернет. По поиску «ГБО» и отзывы по ГБО найдите форумы, где делятся впечатлениями по монтажу данного оборудования и дают отзывы по той или иной мастерской (СТО).

Автор: Юрий Дацык

Рекомендуем к прочтению статью:
Новинки на рынке ГБО.

Хотел снять балон с авто, как закрыть балон.
Или как безопасно снять его, без утери газа(10л.)?

Recommendations

Comments 58

Все снял, УРА!
Спасибо!

Источник https://avto-moto8.ru/faq/kak-perekryt-podachu-gaza-v-gbo.html

Источник https://xn—-etboasgcecekhfu.xn--p1ai/remont/2/kak-perekryt-gaz-na-gbo
